资深老水电工：装修时照着水电施工图做，省钱省心

经历过装修的朋友们应该都会见到过家装水电施工图，但是大多数人都不会去在意这份图纸，所以没有太深刻的印象，那么什么是家装水电施工图呢？它都具备那些内容？又有什么作用？下面小编为大家详细介绍一下，水电施工图，有正在装修或者准备装修的朋友们可以参考一下哦。了解更多装修知识移步至公众帐号：优米生活装修助手，为您提供最新最时尚的家装案例，精准装修报价，海量装修知识！



什么是家装水电施工图？

顾名思义就是，家居的水路、电气施工的依据，施工人员都看得懂图纸上的符号和标注，来指导工人进行实地操作。

图纸的内容有哪些？

完整的家装水电施工图应该包括以下这些内容：

1、平面图：各种电气，给排水和各个使用点的位置，图纸上要表上尺寸，包括一些尺寸的比例。

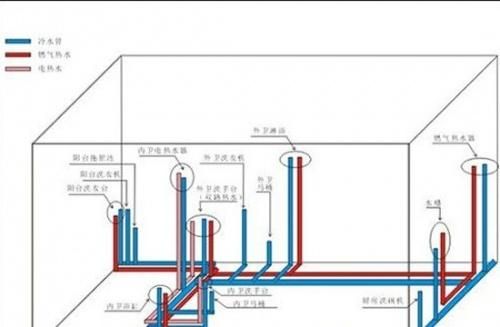

2、系统图：各个电回路在系统中的容量，分配方式，开关的型号，接线，还有线路敷设的方式，穿线管跟导线的规格，系统保护的方式，反映给排水管的连接，分支，各个水点的标高等等。

3、大样图：对某一电器的安装结点，或者某个安装位置的尺寸补充说明。

4、材料表：工程中有需要的各种主材料的数量跟规格。

家装水电的施工图有什么作用？


1、这是一份施工的依据，家具的水路，电器如何设置，除了一般的要求外，还是业主基本生活习惯跟需求的反映，所以，水电施工图必须要讲这些特殊的需求先设计好，再进行施工。

2、这是一份验收的依据，在家居装修中，水电安装是否合格，是否符合业主要求，同样是需要依据这份图纸进行对比的，否则，双方各执一词，是很难分清责任的。

3、这是一份维护的依据，众所周知，现在的水电工程大多都是隐蔽的工程，家具装修完成之后，从外观上根本就看不出来，那么，日后的维护，如果没有图纸作为依据的话，要检查出问题，那 根本就无从下手。



怎么看家装水电施工图？

1、平面图和系统图对照看，这样才能看出管道在哪里转弯，在哪里变径，在哪里分配水点，标高又是多少。

2、是否能有相应的排水措施跟用水设施。

3、给水点和排水措施等，看看用水的设施搭配的是否合理，设计有没有洗衣机的给水点，还有排水地漏是否是专用的。
